浙江双彬自动化科技有限公司（以下简称“浙江双彬”）是一家聚焦智能仓储设备、工业自动化装备的技术服务与产销一体企业。公司布局杭州研发商务中心，搭建了涵盖研发、方案设计、生产产品、上门安装、终身维保的一体化服务模式。
主营产品包括：AGV智能货架、重型仓储货架、钢平台、堆垛架、防静电工作台、自动化仓储配套设备，适配制造、电商、医药、纺织、五金等多行业库房定制需求。公司技术团队配备机械结构与自动化方案设计人员，执行标准化生产品控流程，可提供免费现场勘测、个性化仓储规划方案，并支持全国发货、上门安装调试与售后响应服务。
在管材、型材、棒料等长条形物料的仓储管理中，传统的“地面分层堆叠”方式普遍存在三大痛点：占地大——长物料需按长度平铺堆放，相同吨位下占地面积远高于短料；找货难——不同规格混放，取用下层物料时需搬开上层，耗时费力；易损伤——底层物料长期受压易变形，表面在翻找过程中相互摩擦造成划伤。

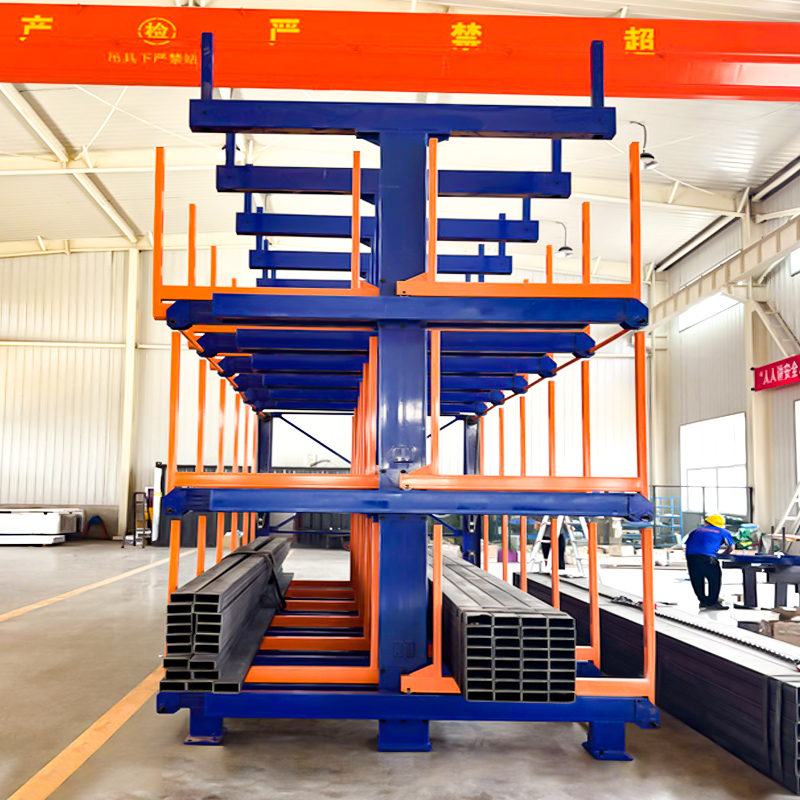

手摇悬臂货架正是为解决这些痛点而设计的专用仓储设备。其核心原理是：货架主体采用固定立柱与可伸缩悬臂相结合的结构，每层悬臂通过手摇驱动、齿轮齿条传动的方式独立伸缩。使用时，操作人员摇动对应层的手柄，该层悬臂即可向外伸出，管材随悬臂滑出，吊车或行车可无障碍吊取；存取完毕后反向摇动手柄，悬臂收回，货物回归货架内部。
相比传统固定悬臂货架和地面堆垛，手摇悬臂货架具有以下显著优势：
空间利用率高：将长物料从“平铺”转为“垂直分层存放”，充分利用仓库垂直空间，占地面积可缩减50%以上；
存取便捷：每层悬臂可独立操作，存取某一层时无需移动其他层货物，单人可以轻松完成操作；
分类管理清晰：不同规格、不同长度的管材可分层存放，货位标识明确，找料时间大幅缩短；
保护物料完好：每根管材独立承托，避免堆叠受压变形和相互摩擦划伤，物料损耗率显著下降。
浙江双彬已为多家管材加工、型材生产、钢结构制造企业提供手摇悬臂货架定制服务，帮助客户实现长物料仓储的标准化与有序化管理。
华东地区某管材加工企业（应要求隐去具体名称）主营各类圆管、方管、矩形管及异型钢管的切割加工与销售，产品规格涵盖直径20mm至300mm、长度3m至12m不等，常备库存约800吨。仓库位于工业园区内，面积约2000平方米，配备5吨行车两台。
随着业务规模扩大和产品规格增多，该企业的管材仓储面临日益严峻的挑战：
痛点一：地面堆放占地过大，仓库空间日趋紧张。 由于管材长度从3米到12米不等，地面堆放需按长度分区平铺，不同规格之间还需预留通道以便叉车和人员通行。据统计，地面堆放方式下，每吨管材平均占地约2.8平方米，800吨库存需占地约2240平方米，已接近仓库总面积上限，新增库存无处可放。
痛点二：取料效率低下，严重影响生产节拍。 由于不同规格、不同长度的管材混放在同一区域，作业人员取料时需在堆垛间反复翻找。取用底层管材时，还需先将上层管材移开，单次取料平均耗时约12分钟。随着订单量增长，每日取料次数从30次增加至60次以上，取料环节已成为制约生产效率的瓶颈。
痛点三：管材损耗率偏高。 底层管材长期承受上层管材的压力，圆管变形率约为2.2%；管材表面在翻找和挪移过程中相互摩擦，划伤报废率约为3.5%。这些损耗直接影响了企业的利润空间和客户满意度。
痛点四：盘点困难，账实不符频发。 管材堆叠存放，数量清点需人工逐根翻找核对，月度盘点通常需要3至4名工人耗时两天才能完成，盘点差异率约为5.5%。
企业负责人表示：“管材越长越难管，每次找料就像‘寻宝’，工人一半的时间花在找料上，生产效率根本提不上来。”
浙江双彬技术团队经免费现场勘测后，为该企业设计并安装了手摇双面伸缩式悬臂货架系统，核心方案如下：
货架类型：手摇双面伸缩式悬臂货架，采用齿轮齿条传动机构，每层悬臂可独立手摇伸缩。
货架总高度：4.2米，设计为4层可伸缩悬臂加1层顶层固定悬臂（4+1结构）。
单悬臂额定承重：500kg~800kg（适配客户常见管材单捆重量，参考值）。
货架长度：6.5米（适配最长12米管材的居中存放，两端各留约2.75米悬挑空间）。
悬臂伸缩行程：每层悬臂可100%完全伸出，确保行车吊具无障碍接近货物。
货架材质：主体采用Q235B碳素结构钢，立柱、悬臂、承重底座加厚加固，整体满焊去应力处理，结构刚性强、抗倾覆、承重稳固。悬臂根部加装三角加强支撑板，提升结构受力能力。
表面处理：静电喷塑防腐防锈，耐车间粉尘潮湿，适配厂区全天候高频存取作业。
地面轨道：底部铺设直行轨道，保障架体移动顺畅。
技术团队根据客户管材规格与作业流程，将仓库划分为三大功能区域：
原材料管材存储区：手摇悬臂货架主体布置于此区域，按管材直径（小口径φ20~50mm、中口径φ51~150mm、大口径φ151~300mm）分区存放，每层悬臂对应一个规格区间。
待加工暂存区：靠近切割生产线设置，用于存放当日待加工的管材，便于行车快速吊取。
成品发货区：靠近出货口设置，用于存放已完成加工的成品管材。
行车通道宽度设定为3.5米，满足5吨行车吊运作业需求。每个货位端部安装标识牌，清晰标注管材规格、长度及库存数量，实现目视化管理。
入库流程：来料管材经质检后，按规格分类，由行车吊运至对应货位，操作人员摇动手柄将悬臂伸出，放置管材后反向摇回。
出库流程：根据生产订单，操作人员找到对应货位，摇动该层手柄将悬臂伸出，行车吊取所需管材后摇回悬臂。
每层独立操作：存取某一层货物时无需移动其他层，真正实现“随取随用、互不干扰”。
该企业在手摇悬臂货架系统投入使用五个月后，浙江双彬进行了回访统计，主要改善数据如下（注：以下数据为项目回访统计均值，实际效果因使用环境、管理水平等因素而异）：
| 指标 | 改造前（地面堆垛） | 改造后（手摇悬臂货架） | 改善幅度 |
|---|---|---|---|
| 管材占地面积 | 约2240㎡（等效） | 约1100㎡ | 减少约51% |
| 单次取料平均耗时 | 12.0分钟 | 3.5分钟 | 缩短约71% |
| 圆管受压变形率 | 2.2% | 0.3% | 下降约86% |
| 表面划伤报废率 | 3.5% | 0.6% | 下降约83% |
| 月度盘点耗时 | 2天（3~4人） | 0.5天（2人） | 缩短约75% |
| 月度盘点差异率 | 5.5% | 0.8% | 下降约85% |
注：占地面积按管材实际存放所需面积统计；取料耗时从接到指令到管材吊运至加工线的时间。
企业生产负责人反馈：“手摇悬臂货架装完之后，仓库一下子‘空’了好多——不是货少了，而是码整齐了、放高了。工人找料再也不用翻来翻去，摇一下手柄，要哪层出哪层，效率提升非常明显。管材的划伤和变形也少了很多，客户投诉都少了。”
手摇悬臂货架材质：Q235B碳素结构钢，立柱、悬臂、底座加厚加固，整体满焊去应力处理（参考值）
单悬臂额定承重：200kg~800kg（视悬臂长度与结构而定，参考值）
单层额定承重：1000kg~4000kg（视悬臂数量与布局而定，参考值）
货架总高度：3m~6m（视仓库净高与行车起升高度而定，参考值）
悬臂伸缩行程：可100%完全伸出（参考值）
悬臂层数：3~5层可伸缩悬臂+顶层固定（参考值）
驱动方式：手摇齿轮齿条传动，每层独立操作（参考值）
设计使用寿命：10年（在常规室内环境、按设计载荷使用、定期维护条件下）
表面处理：静电喷塑，涂层厚度≥60μm，防腐防锈（参考值）
执行标准：WB/T 1075-2018《悬臂式货架》
浙江双彬提供项目交付后的持续保障：
手摇悬臂货架安装调试完成后，如客户反馈使用问题或需技术支持，24小时内给予技术响应（不含节假日及偏远地区交通时间，不承诺“立即到场”），根据实际情况协调远程指导或安排现场处理。
质保期内非人为损坏的结构件（如悬臂变形、传动机构卡滞、立柱明显倾斜），免费提供维修或更换。
每年提供一次主动巡检提醒服务（含悬臂水平度检测、传动机构灵活性检测、紧固件扭矩抽检、轨道平整度复核），客户可自主选择是否参与。
本文中所列参数、性能数据、使用寿命预期及效率提升数据均为浙江双彬自动化科技有限公司基于实验室测试及该项目验收时的实际测量结果得出的参考值。实际产品性能可能因安装环境、使用频率、管材规格及重量分布、操作规范等因素存在差异。最终技术参数、承载能力及安全性能，以第三方检测机构出具的正式图纸及检测报告为准。客户在选型与安装前，应结合现场实际情况进行专业复核。本公司保留对产品持续优化的权利，恕不另行通知。
如需获取免费现场勘测或手摇悬臂货架定制方案，欢迎垂询。
