一、品牌介绍

浙江双彬自动化科技有限公司（以下简称“浙江双彬”）是一家聚焦智能仓储设备、工业自动化装备的技术服务与产销一体企业。公司布局杭州研发商务中心，搭建了涵盖研发、方案设计、生产产品、上门安装、终身维保的一体化服务模式。

主营产品包括：AGV智能货架、重型仓储货架、钢平台、堆垛架、防静电工作台、自动化仓储配套设备，适配制造、电商、医药、纺织、五金等多行业库房定制需求。公司技术团队配备机械结构与自动化方案设计人员，执行标准化生产品控流程，可提供免费现场勘测、个性化仓储规划方案，并支持全国发货、上门安装调试与售后响应服务。

二、客户背景：高速成长的机床制造企业

浙江某机床有限公司位于浙江省，是一家专注于数控机床、加工中心及自动化生产线研发、制造与销售的高新技术企业。公司主营立式加工中心、卧式加工中心、龙门加工中心及五轴联动数控机床等产品，广泛应用于汽车零部件、航空航天、模具制造、工程机械等领域。公司成立于2008年，经过十余年发展，已从初创型机床企业成长为拥有多条精密装配流水线、年产值持续增长的行业骨干企业，员工规模约400人，产品远销国内外多个市场。

随着产品线不断丰富和订单量持续攀升，客户原材料及配套件仓库面临日益严峻的存储压力。其中，线缆作为数控机床电气系统的重要组成部分——包括动力电缆、伺服编码器线、信号控制线、拖链电缆等数十种规格——其仓储管理问题尤为突出。仓库位于厂区内，面积约1800平方米，层高6.8米。

三、项目挑战：线缆盘堆叠存放的四大痛点

浙江双彬技术团队受邀对客户仓库及车间进行免费现场勘测，发现线缆仓储主要存在以下问题：

痛点一：线缆盘堆叠占地过大，仓库空间日趋紧张。 客户常用的线缆盘直径从400mm到1200mm不等，单盘重量从50kg到400kg不等。传统存放方式是将线缆盘直接在地面分层堆叠，每垛堆叠2至3层。由于线缆盘形状为圆盘状，堆叠时无法紧密排列，垛与垛之间还需预留叉车通道和人员通行空间。据统计，仅线缆仓储一项就占去仓库面积约600平方米，且随着新品开发带来的线缆规格增加，这一面积还在持续扩大。

痛点二：取缆效率低下，严重影响装配进度。 由于不同规格、不同型号的线缆盘混放堆叠，作业人员取用某一种线缆时，往往需要先移开上层或周边的其他线缆盘。若目标线缆盘位于垛底，则需将上方数盘线缆逐一吊开方可取出。单次取缆平均耗时约15分钟。随着月均装配机床数量的增长，每日取缆次数从20次增加至50次以上，取缆环节已成为制约装配进度的瓶颈之一。

痛点三：线缆外皮损伤率偏高。 线缆盘在堆叠过程中，上层线缆盘直接压在下层线缆盘的盘边或外露线缆上，长期受压导致部分线缆外皮产生压痕甚至破损。在翻找和挪移过程中，线缆盘之间相互碰撞、摩擦，进一步加剧了外皮损伤。据统计，因堆叠存放导致的线缆外皮损伤报废率约为3.2%，不仅造成直接物料损失，还可能因线缆绝缘层受损而影响最终产品的电气安全性能。

痛点四：盘点困难，账实不符频发。 线缆盘堆叠存放，下层线缆盘的规格型号和数量难以直接观察清点。月度盘点时，需将堆叠的线缆盘逐一吊开核对，通常需要2至3名工人耗时近两天才能完成线缆部分的盘点，盘点差异率约为4.8%。

企业生产负责人表示：“线缆看起来是小件，但管不好就是大麻烦——找一捆线缆要翻半天，装配线等着用，工人急得满头汗。”

四、解决方案：定制化线缆货架系统

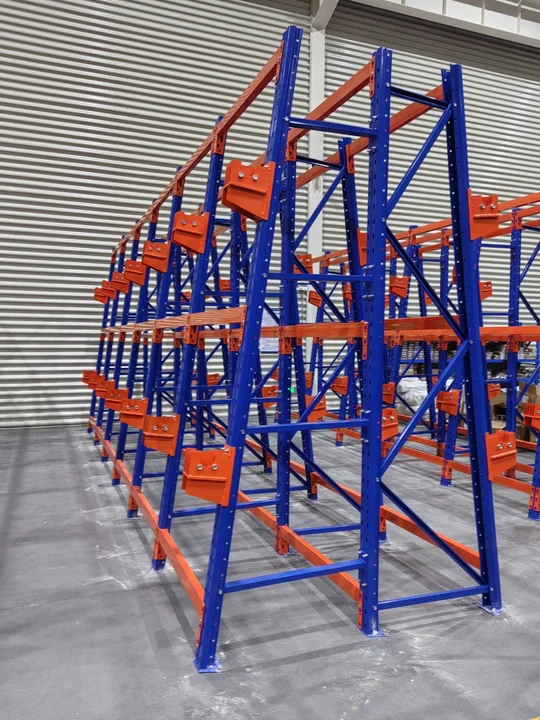

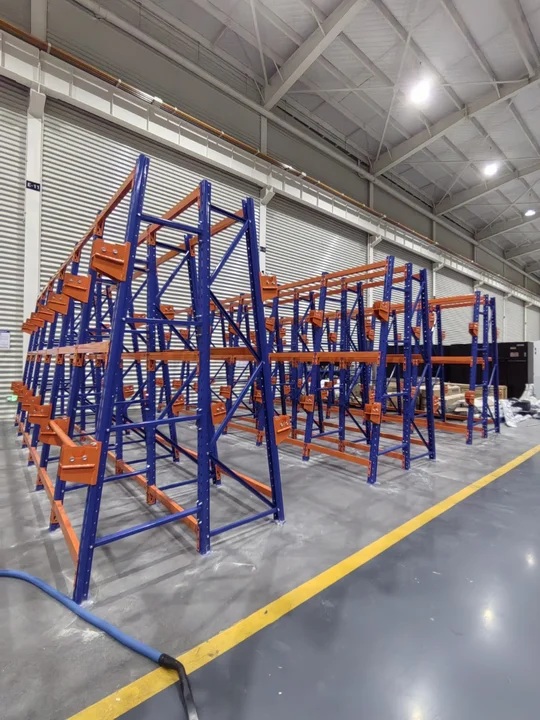

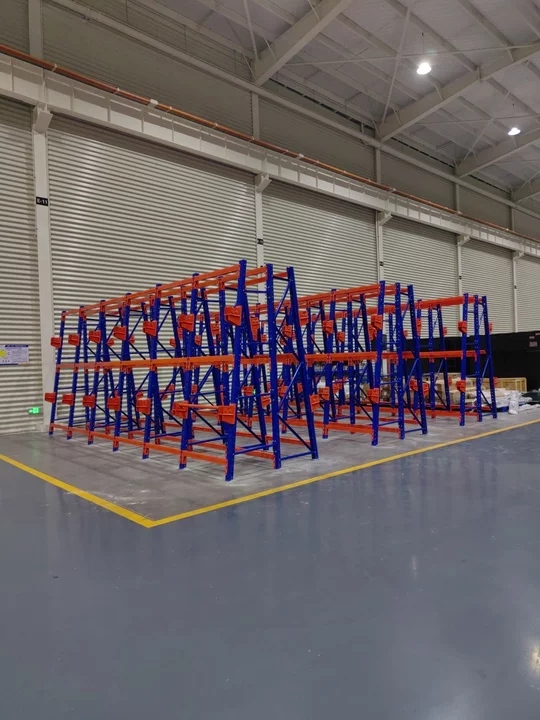

浙江双彬技术团队基于勘测数据与客户需求，设计并安装了线缆货架（亦称电缆货架或线盘货架）系统。该货架由立柱、底座、拉杆、轴杆、轴座托架等部件组成，采用全组装结构，具有承载大、安装拆卸方便灵活的特点。核心方案如下：

4.1 货架结构设计

• 货架类型：线缆货架——双面悬臂式结构，每个线缆盘独立放置于轴杆上，实现“一盘一位”的精准存储。

• 货架总高度：4.5米，设计为3层轴座托架（适配常见线缆盘直径范围）。

• 单轴座额定承重：500kg~800kg（适配客户常见线缆盘单盘重量50kg~400kg，参考值）。

• 货架长度：按客户线缆盘宽度定制，每层可同时放置4至6个线缆盘（视盘宽而定）。

• 货架材质：主体采用Q235B碳素结构钢，立柱、底座、轴杆、轴座托架均经过加厚加固处理，整体满焊去应力，结构刚性强、抗倾覆。

• 轴杆设计：轴杆水平放置，线缆盘通过其中央孔洞穿入轴杆，两端由轴座托架承托。轴杆表面做光滑处理，避免存取时划伤线缆盘内孔。

• 表面处理：静电喷塑防腐防锈，涂层厚度≥60μm，适配车间环境长期使用。

• 组装结构：全螺栓连接，无焊接作业，便于运输、现场安装及后期调整。

4.2 分区与动线优化

技术团队根据客户线缆规格与作业流程，将线缆货架区域划分为三大功能分区：

• 动力电缆区：存放各类动力电缆盘（线径较粗、重量较大），布置于靠近车间通道一侧，便于叉车和行车吊运。

• 控制与信号线区：存放伺服编码器线、信号控制线等（线径较细、重量较轻），布置于货架中部区域。

• 拖链电缆与特种线区：存放拖链电缆、耐油耐弯折特种电缆等，布置于货架另一端。

行车通道宽度设定为3.0米，满足3吨行车吊运作业需求。每个线缆货位端部安装标识牌，清晰标注线缆规格型号、长度及库存数量。

4.3 标准化存取流程设计

• 入库流程：来料线缆经质检后，按规格分类，由行车吊起线缆盘，对准对应轴杆穿入，放置于轴座托架上。

• 出库流程：根据装配工单，作业人员找到对应线缆货位，由行车将线缆盘从轴杆上吊出，直接运送至装配工位。

• 一盘一位：每个轴杆只放置一个线缆盘，存取某一线缆盘时无需移动其他线缆盘，真正做到“随取随用、互不干扰”。

五、项目成效：数据实证

客户在线缆货架系统投入使用四个月后，浙江双彬进行了回访统计，主要改善数据如下（注：以下数据为项目回访统计均值，实际效果因使用环境、管理水平等因素而异）：

注：取缆耗时从接到指令到线缆盘吊运至装配工位的时间统计。

企业生产负责人反馈：“线缆货架装完之后，找线缆再也不用‘翻箱倒柜’了。每个盘都有自己的位置，行车一吊就走，装配线等料停工的情况基本没有了。最重要的是线缆外皮损伤少了很多，质量更有保障。”

六、产品关键参数（参考值）

• 线缆货架材质：Q235B碳素结构钢，立柱、底座、轴杆、轴座托架加厚加固（参考值）

• 单轴座额定承重：300kg~1500kg（视轴杆长度与结构而定，参考值）

• 货架总高度：3m~6m（视仓库净高与行车起升高度而定，参考值）

• 层数：2~4层轴座托架（参考值）

• 轴杆长度：可定制，适配不同宽度线缆盘（参考值）

• 结构形式：全组装式，螺栓连接，无焊接（参考值）

• 设计使用寿命：10年（在常规室内环境、按设计载荷使用、定期维护条件下）

• 表面处理：静电喷塑，涂层厚度≥60μm，防腐防锈（参考值）

• 适用线缆盘类型：各类动力电缆盘、控制电缆盘、信号线盘等

七、售后响应与服务承诺

浙江双彬提供项目交付后的持续保障：

• 线缆货架安装调试完成后，如客户反馈使用问题或需技术支持，24小时内给予技术响应（不含节假日及偏远地区交通时间，不承诺“立即到场”），根据实际情况协调远程指导或安排现场处理。

• 质保期内非人为损坏的结构件（如轴杆变形、轴座托架开裂、立柱明显倾斜），免费提供维修或更换。

• 每年提供一次主动巡检提醒服务（含轴杆水平度检测、紧固件扭矩抽检、整体结构稳定性评估），客户可自主选择是否参与。

八、免责声明

本文中所列参数、性能数据、使用寿命预期及效率提升数据均为浙江双彬自动化科技有限公司基于实验室测试及该项目验收时的实际测量结果得出的参考值。实际产品性能可能因安装环境、使用频率、线缆盘规格及重量分布、操作规范等因素存在差异。最终技术参数、承载能力及安全性能，以第三方检测机构出具的正式图纸及检测报告为准。客户在选型与安装前，应结合现场实际情况进行专业复核。本公司保留对产品持续优化的权利，恕不另行通知。

联系浙江双彬

如需获取免费现场勘测或线缆货架定制方案，欢迎垂询。

浙江双彬自动化科技有限公司
热线电话：13023680333

从堆叠到独立，从翻找到即取——浙江双彬，让每一盘线缆都有自己的“专属位置”。
